窒素エバポレーターのウォーターバスとドライバスの違い。用途別に最適な選び方
- 11 時間前
- 読了時間: 15分
環境分析、食品分析、製薬研究、バイオ分析などの分野において、サンプル前処理の効率と再現性は分析結果の信頼性を左右する重要な要素です。その中でも、溶媒の濃縮・乾固工程に用いられる窒素エバポレーターは、日常的に使用される基本装置のひとつです。
窒素エバポレーターの性能は、窒素ガスの分配だけでなく、加熱方式によっても大きく変わります。特に「ウォーターバス」と「ドライバス」の選択は、蒸発速度、温度制御、再現性、そして最終的な分析精度に影響を与える重要な判断ポイントです。
ここでは、Organomation社の窒素エバポレーター「N-EVAP」を例に、ウォーターバスとドライバスの違いを体系的に整理し、研究用途別に最適な選択指針を提示します。
窒素エバポレーターの基本原理と役割
窒素エバポレーターは、サンプル溶液の表面に窒素ガスを吹き付けることで溶媒の蒸発を促進し、濃縮または乾固を行う装置です。加熱と組み合わせることで蒸発効率が向上し、複数のサンプルを同時に処理できるため、ハイスループット分析に適しています。
このプロセスは以下の要素で構成されます。
窒素ガスによる蒸発促進（気相拡散の加速）
加熱による蒸気圧の上昇
表面積の最適化（ノズル高さ調整）
この中でも、加熱方式（ウォーターバスかドライバスか）は、蒸発効率とサンプル安定性のバランスを決定する重要な要因です。
ウォーターバスとドライバスの基本構造
ウォーターバス（Water Bath）
ウォーターバスは、水を熱媒体として使用し、サンプル容器を水中に浸して加熱する方式です。水の高い熱容量と対流により、非常に安定した温度環境を提供します。
主な特徴
水による均一な熱分布
温度制御の再現性が高い
加熱効率が良い
水の管理が必要（交換・補充）
ドライバス（Dry Bath）
ドライバスは、アルミビーズや金属ブロックなどの固体媒体を用いて加熱する方式です。水を使用しないため、よりクリーンで扱いやすい構造となっています。
主な特徴
高温対応が可能
水を使用しないため管理が容易
汚染リスクが低い
温度均一性はウォーターバスより劣る

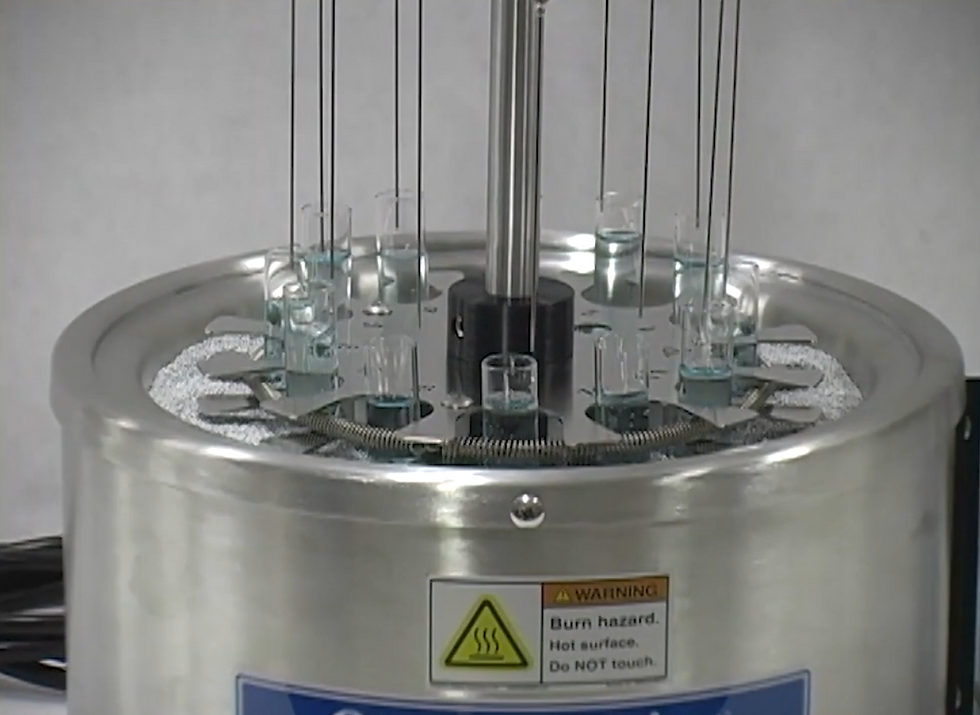

温度レンジと蒸発効率の違い
ウォーターバスとドライバスの最も本質的な違いは、対応可能な温度レンジです。
ウォーターバス：約30〜90℃
ドライバス：約40〜130℃
この差は、蒸発可能な溶媒の種類に直接影響します。
ウォーターバスが適する溶媒
メタノール
アセトニトリル
ヘキサン
酢酸エチル
これらは比較的低沸点であり、90℃以下でも十分に蒸発可能です。
ドライバスが必要な溶媒
DMSO
DMF
トルエン
高沸点混合溶媒
これらは高温が必要であり、ウォーターバスでは蒸発が不十分になる可能性があります。

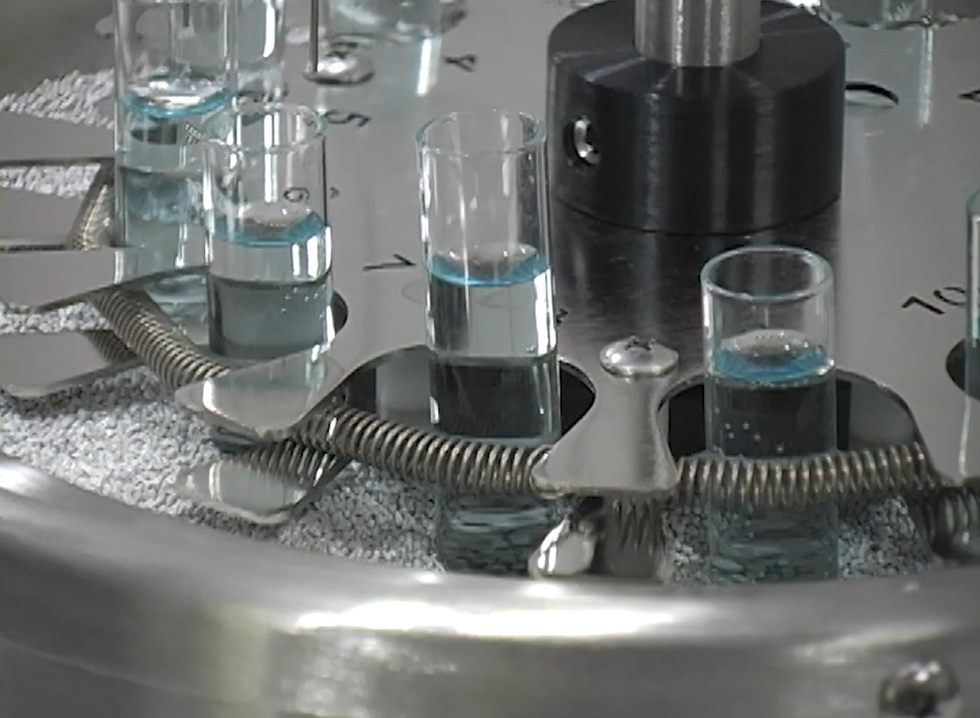

温度均一性と再現性への影響
分析化学において、サンプル間のばらつきを最小化することは極めて重要です。特に定量分析では、前処理工程の再現性が結果に直結します。
ウォーターバスの優位性
ウォーターバスは、液体の対流によって温度が均一に分布するため、サンプル間の温度差が極めて小さくなります。
サンプル間のばらつきが低い
再現性の高い濃縮が可能
LC/MSやGC分析に適する
ドライバスの特性
ドライバスは固体伝熱であるため、位置によって温度差が生じる可能性があります。ただし、設計の良い装置ではその差は最小化されています。
高温条件では有効
均一性はやや劣る
条件最適化が重要
メンテナンス性と運用負荷
ラボ運用においては、装置のメンテナンス性も重要な選定基準です。
ウォーターバス
水交換が必要（定期的）
スケールや微生物の発生リスク
長期的に管理工数が増加
ドライバス
水管理不要
日常メンテナンスがほぼ不要
操作がシンプル
特にルーチン分析や大量処理を行う施設では、ドライバスの運用メリットが大きくなります。

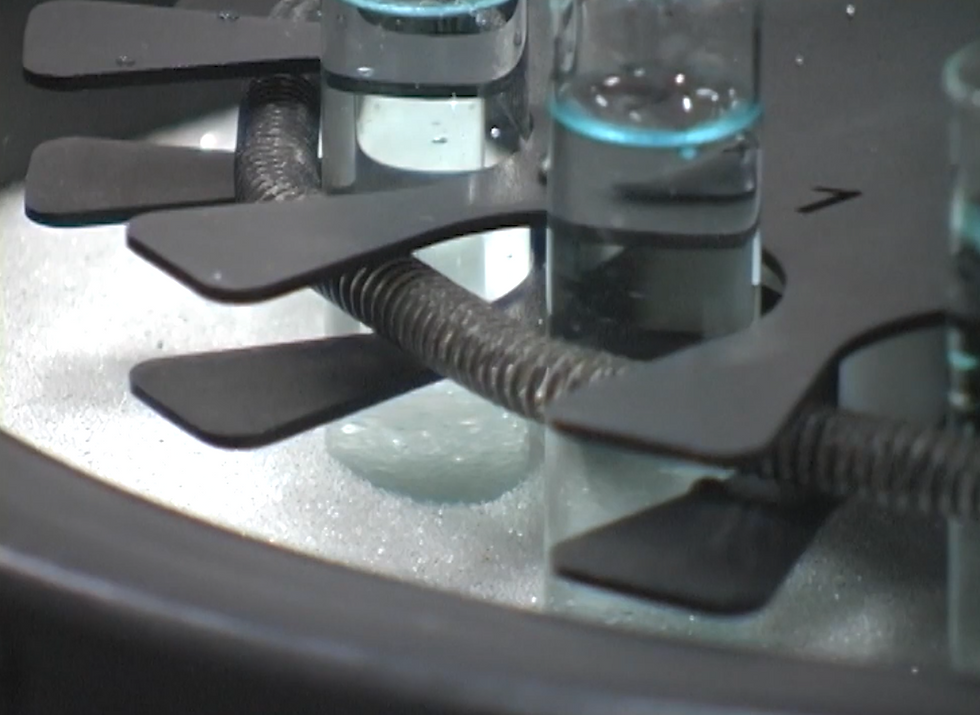

汚染リスクとサンプル保護
微量分析や高感度分析では、外部からの汚染が結果に与える影響が大きくなります。
ウォーターバスのリスク
水由来のコンタミネーション
クロスコンタミの可能性
水滴による試料汚染
ドライバスのメリット
水を使用しないため汚染リスクが低い
クリーンな環境を維持可能
トレース分析に適している
ハイスループット処理における比較
現代の分析ラボでは、処理効率（スループット）が重要な指標です。
ウォーターバス
均一加熱により処理時間が安定
多検体処理に適している
再現性重視の分析に最適
ドライバス
高温条件で蒸発速度を向上可能
特定条件では処理時間短縮
柔軟な条件設定が可能
用途別の選定ガイド
研究分野ごとに、最適な選択は異なります。
環境分析・食品分析
→ ウォーターバス推奨 理由：再現性・定量精度が重要
製薬・創薬研究
→ ケースバイケース 低沸点溶媒：ウォーターバス 高沸点溶媒：ドライバス
材料科学・化学研究
→ ドライバス推奨 理由：高温条件・特殊溶媒
バイオ分析
→ ウォーターバス優位 理由：サンプル安定性と再現性
Organomation社「N-EVAP」の技術的優位性
Organomation社の窒素エバポレーター「N-EVAP」は、ウォーターバスとドライバスの両方に対応可能な設計により、研究用途に応じた柔軟な運用を実現します。
主な特長
ノズル高さ調整機構による液面追従
均一な窒素分配による蒸発の再現性向上
多検体同時処理による高スループット化
幅広い温度レンジ対応
これにより、単一のプラットフォームで多様な分析条件に対応可能となります。
他方式との比較（補足）
近年では、加熱ガス方式（heated gas）などの代替技術も存在しますが、以下の理由からウォーターバス／ドライバスが主流です。
実績と信頼性が高い
装置コストが比較的低い
条件設定がシンプル
そのため、実務レベルでは依然としてこの2方式の選択が中心となります。
最適な選択のための意思決定フレーム
窒素エバポレーターのバス選択は、以下の3軸で判断するのが有効です。
温度要件
再現性・精度
運用負荷
最終的な指針は以下の通りです。
再現性・定量性重視 → ウォーターバス
高温・特殊条件 → ドライバス
汎用性・柔軟性 → 両方対応可能な装置
Organomation社の窒素エバポレーター「N-EVAP」は、これらすべてのニーズに対応できるため、研究環境の変化にも柔軟に対応可能です。
判断軸 | ウォーターバス | ドライバス |
|---|---|---|
温度レンジ | 低〜中温（〜90℃） | 高温対応（〜130℃） |
温度均一性 | ◎（最も均一） | △ |
メンテナンス | △（水交換必要） | ◎（ほぼ不要） |
汚染リスク | 水由来の汚染リスクあり（クロスコンタミ） | 低い |
適した用途 | 一般分析・再現性重視 | 高沸点・水感受性サンプル |
動画による説明
よくあるご質問（FAQ）
ウォーターバスとドライバスの違いは何ですか？
ウォーターバスは水を用いた均一加熱、ドライバスは固体媒体による高温加熱が特徴です。
どちらが蒸発速度は速いですか？
条件によりますが、高温設定が可能なドライバスは高沸点溶媒で有利です。
再現性が高いのはどちらですか？
温度均一性に優れるウォーターバスです。
汚染リスクが低いのはどちらですか？
水を使用しないドライバスです。
どちらを選べばよいですか？
溶媒の種類、温度条件、分析精度要件によって選択します。
Organomation - 窒素エバポレーター
オレンジサイエンスでは世界的に有名なOrganomation社の窒素エバポレーターを取り扱っています。Organomation社は、窒素ブローダウン技術を中心とした窒素エバポレーター・窒素ブローダウン蒸発装置を専門としている機器開発メーカーです。1959年に設立され、60年以上にわたり、世界中の研究・試験機関向けに窒素エバポレーター・窒素蒸発装置を提供してきました。Organomation社の高品質な窒素エバポレーター装置は、世界中で信頼性が高く、メンテナンスの手間がかからない実験装置であると高く評価されています。また、耐用年数が長いため、今日の多忙な研究室にとって、非常に費用対効果の高いソリューションとなっています。
窒素エバポレーターとは、分析用サンプルの前処理によく使用される実験装置です。環境試験、農業、食品・飲料、医薬、品質保証、科学捜査、オイル・グリースなど、様々な業界で使用されており、質量分析を行う前にサンプルを乾燥・濃縮するために使用されます。試料は窒素エバポレーターに充填され、窒素ブローダウンが、時には熱と併用されながら、試料の水分を除去するために使用されます。
Organomationの卓上型窒素エバポレーターは、窒素ガスの穏やかな流れをサンプルに直接供給します。一定のガス流は、蒸気が飽和した空気層を押し流し、蒸気が液体に戻るのを防ぎます。これにより、過剰な溶媒蒸気の量が減少し、圧力が下がり、サンプルがより速く蒸発することが可能になります。これは、少量、揮発性、半揮発性のサンプルには特に重要です。
窒素ブローダウンは消耗品を必要としない方法であり、サンプルに非常に優しく、代替オプションと比較して非常に手頃な価格です。
Organomationは、N-EVAPライン、MULTIVAPライン、MICROVAPラインの3つの主要製品ラインを通じて、少量サンプル用の窒素ブローダウン蒸発器の多くのバリエーションを提供しています。

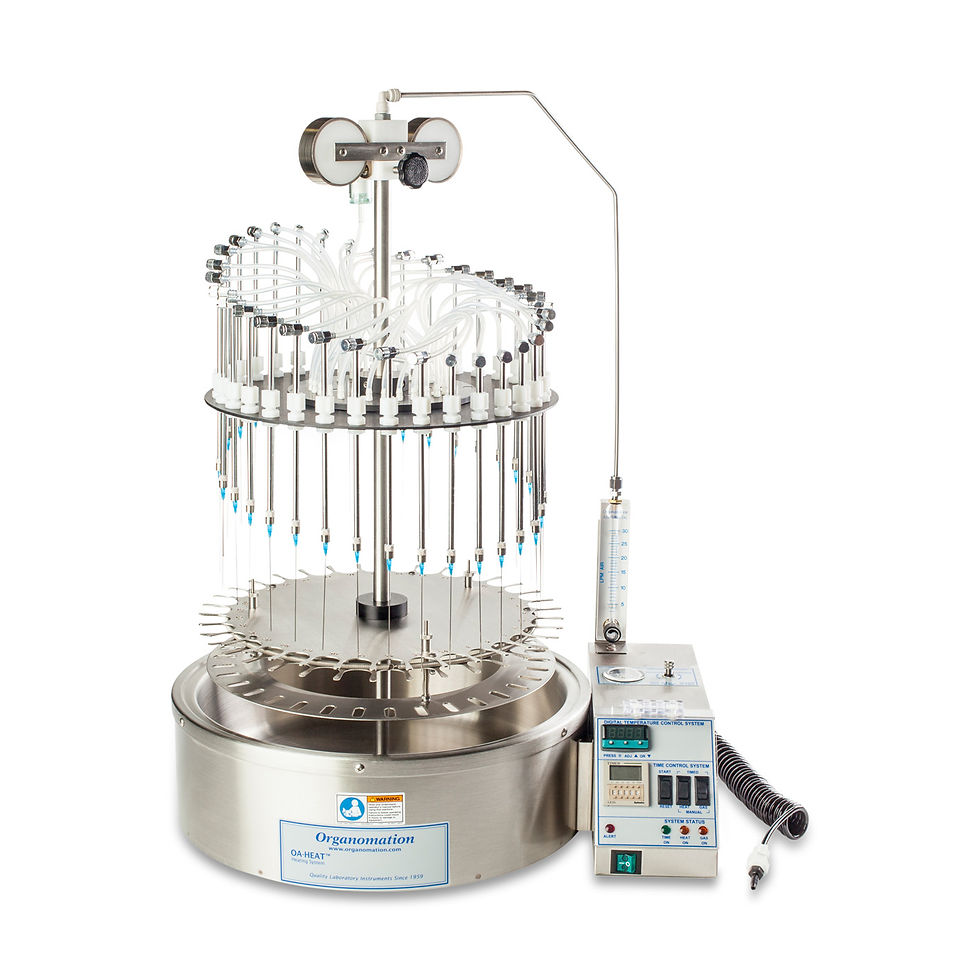

N-EVAP
N-EVAPは調整可能な窒素ブローダウン技術を利用しており、窒素ガスを無駄にすることなく、サンプルへの窒素フローを完全にコントロールできます。柔軟性がN-EVAPの特徴です。他の少量サンプルエバポレーターと異なり、N-EVAPは、別々のヒートブロックを必要とせず、一度に数種類のバイアルやチューブを保持することができます。非加熱モデルだけでなく、ウォーターバスまたはドライビーズ付きの加熱モデルもあります。
MULTIVAP
MULTIVAPは、一度に多数のサンプルのバッチ濃縮に一貫性を提供します。チューブは、加熱された特注アルミブロックまたはウォーターバスに設置されます。窒素分配マニホールドはユニットとして昇降し、1回の動作で全サンプルへの蒸発を開始または停止します。
MICROVAP
MICROVAPは、96ウェルマイクロプレートや小ロット用に設計されたコンパクトな装置で、ライフサイエンスや製薬業界のお客様によく使用されています。サンプルは、サンプルチューブに合うように特注加工された加熱アルミニウムブロックに収まります。常温での蒸発用に、加熱なしのモデルもあります。
窒素ブローダウン蒸発器は、少量のサンプルや大量のサンプルの蒸発、複数のサンプル前処理方法の同時実行を可能にすることで、ラボに利益をもたらします。
動画
時間計算・溶媒除去方法判別ツール
Organomation社の日本語Webサイトでは溶媒除去に関する時間計算ツール・溶媒除去方法判別ツールを用意しています。手作業で処理していた濃縮除去の時間を濃縮器を使うことでどれだけ時間短縮できるか、ラボに必要な溶媒除去方法、濃縮器が必要か、など、いくつかの質問に答えるだけですぐに回答が得られます。ぜひご活用ください。
Organomationの窒素エバポレーターの違い
Organomation社は、窒素ブローダウン技術を中心としたラボ用窒素エバポレーターのメーカーです。N-EVAP、MICROVAP、MULTIVAPの3つの主要なブローダウン製品ラインがあります。各製品ラインは、容量、制御、機能が異なるため、さまざまな用途に対応できるように設計されています。ここでは、各エバポレーターの主な違いを説明し、どのエバポレーターがお客様のラボに最適かを判断できるようにします。
加熱媒体
全てのエバポレーターには加熱機能が標準装備されていますが、小さなサンプルや熱に敏感なサンプルを扱う場合は、非加熱タイプも選択できます。加熱オプションが必要な場合は、各ユニットで使用される加熱媒体を知ることが重要です。
N-EVAP
全ユニットにウォーターバスが標準装備されています。6、12、24ポジションのN-EVAPには、アルミビーズまたはガラスビーズを使用したドライバスのオプションがあります。ウォーターバスとドライバスの違いと、それぞれの利点を生かすアプリケーションについてご覧ください。
MICROVAP
すべてのユニットがアルミニウム製ヒートブロックを使用しています。15ポジションと24ポジションのMICROVAPには、チューブやバイアル用の特注ドリル付きアルミインサートも付属しています。
MULTIVAP
64ポジションと100ポジションのMULTIVAPを除き、カスタムドリルアルミヒートブロックを使用しています。
サンプルサイズと容量
各ユニットには、対応可能なサンプルサイズの範囲があります。この範囲内で複数のチューブサイズを保持できるように設計されているエバポレーターもあれば、1つのチューブサイズしか保持できないように設計されているエバポレーターもあります。エバポレーターを選択する前に、ご希望のチューブサイズと容量を把握しておくことが重要です。
N-EVAP
すべてのN-EVAPエバポレーターは、外径10～30mmのチューブに対応します。これらの装置には、一度に複数のサイズのチューブを保持できるユニークなスプリングアシストサンプルホルダーがあります。6～45のサンプルポジションのオプションがあり、小規模から中規模のバッチを扱う場合に最適です。
MICROVAP
マイクロプレートと小バッチの試験管の両方に対応します。マイクロプレート用には、96ウェルプレート1枚または3枚を収納できるシングルプレートユニットとトリプルプレートユニットがあります。試験管用には、小～中サイズの試験管用に設計された15ポジションまたは24ポジションのモデルがあります。試験管用MICROVAPは、1～2本の試験管サイズに最適です。試験管MICROVAPには、1本の試験管サイズに適合するよう特注で穴あけされたインサートが1セット標準装備されています。2本目のチューブサイズを使用する場合は、2セット目のカスタムインサートを購入できます。
MULTIVAP
MULTIVAPユニットは、1-2サイズのチューブのみを扱う場合に理想的ですが、装置モデルにより幅広いチューブサイズ（外径10-30 mm）に対応できます。ドライブロックモデルには1本のチューブサイズに適合する特注の穴あきヒートブロックが付属し、ウォーターバスモデルには1本のチューブサイズに適合する特注の穴あきラックが付属します。2本目のチューブサイズを使用する場合は、2本目のヒートブロックまたはラックを購入することができます。
ガス流量制御
窒素エバポレーターにとって、ガス制御は非常に重要な機能です。エンドユーザーによっては、各サンプル位置でのガス流量制御が便利な場合もあれば、全サンプル位置のガス流量を一度に調整したい場合もあります。
N-EVAP
各サンプルポジションには個別のバルブがあり、サンプルのサイズや量に応じてガスの流量を調整できます。また、異なるチューブの高さに対応できるよう、各ニードルの位置を調整できます。
MICROVAP・MULTIVAP
これらのブローダウンユニットはどちらも、すべてのニードルが1つのマニホールドに接続されている同じ設計です。これにより、1つのスイッチですべてのサンプル位置へのガスフローを開始および停止できます。エバポレーションセッション中にすべてのサンプルポジションを使用しない場合、MULTIVAPにはマニホールドにトグルスイッチがあり、各列へのガスフローを停止して窒素ガスを節約することができます。
デジタル制御
タイマーや温度制御システムなどのデジタル制御を搭載することで、エンドユーザーはより柔軟で高度な設定を行うことができますが、エンドユーザーの中には、必要な機能と設定だけが搭載された、よりシンプルな機器を好む方もいます。
N-EVAP
6、12、24ポジションのN-EVAPにはデジタル制御装置は付属していませんが、34および45ポジションのN-EVAPには、温度制御装置とガスおよびヒート用のタイマーが付いたサイドコントロールボックスが付属しています。
MICROVAP
すべてのMICROVAPユニットには、LEDディスプレイ付きデジタル温度コントローラーがバスケースに直接組み込まれています。
MULTIVAP
すべてのMULTIVAPユニットには、デジタル温度コントローラーとガスおよびヒート用タイマーがバスケースに直接組み込まれています。
Organomation社の窒素エバポレーターはすべて、エンドユーザーを念頭に置いてシンプルに設計されています。各製品ラインは、ブローダウン技術という基本的な要素は同じですが、わずかに異なるニーズや用途に対応するためのものです。
PFASサンプル前処理におけるOrganomationエバポレーターの活用
サンプル濃縮の役割
PFASサンプル前処理における極めて重要な段階の一つは、サンプルの濃縮です。濃縮は、しばしば微量レベルで存在するPFASの検出を強化するために不可欠です。特に、水、土壌、生物学的サンプルのような複雑なマトリクスを扱う場合、効果的な濃縮方法は極めて重要です。
Organomationエバポレーター： EPAメソッド533、537.1、および1633のソリューション
Organomationエバポレーターは、EPAメソッド533、537.1、および1633に合わせてPFASサンプルを濃縮するための効率的で信頼性の高いソリューションを提供します。これらのメソッドは、さまざまなマトリックス中のPFAS分析の規制枠組みに不可欠であり、効果的なサンプル濃縮は重要な要件です。
EPAメソッド533
EPAメソッド533は、飲料水中の短鎖PFASの分析に重点を置いています。このメソッドでは、低レベルのPFASを検出するために水サンプルを濃縮する必要があります。Organomationのエバポレーター、特にN-EVAP窒素エバポレーターは、水性サンプルの一貫した迅速な蒸発を提供するように設計されています。穏やかな窒素の流れと制御された加熱を利用することで、これらの蒸発器は、揮発性PFAS化合物の損失を引き起こすことなく、サンプル量を効率的に減少させます。
EPAメソッド537.1
EPAメソッド537.1は、メソッド533と比較して、より広範な化合物を含む飲料水中のPFASを測定することを目的としています。このメソッドでは、その感度要件を満たすための正確な濃縮技術の必要性も強調されています。Organomationのエバポレーターは、調製プロセス全体を通してPFASの完全性と濃度を維持するために重要な、均一なサンプル減少を保証します。調整可能な窒素流量と温度制御機能は、さまざまなサンプルサイズと種類を扱うのに特に有益です。
EPAメソッド1633
EPAメソッド1633は、廃水、地表水、バイオソリッド、魚組織など、水以外のマトリックスにおけるPFAS分析に対応しています。これらのサンプルの複雑さを考えると、効果的な濃縮がさらに重要になります。OrganomationのMULTIVAPエバポレーターは、大量のサンプルや複数のサンプルを同時に取り扱うのに理想的です。これらのエバポレーターは、メソッド1633に規定された必要な検出下限を達成するために不可欠な、制御された効率的な蒸発を提供することにより、複雑な環境サンプルの濃縮を容易にします。
